Tastereinsätze für Messtaster

Auswahl und Einsatz von Tastereinsätzen

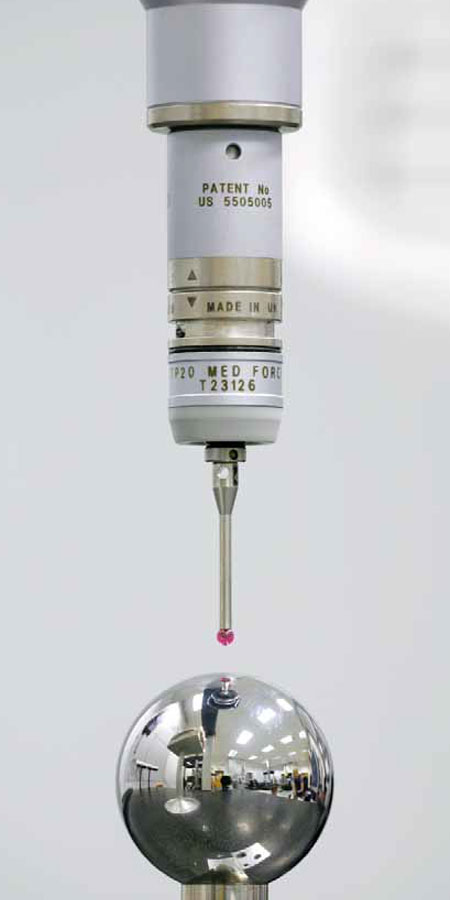

Beim Messen mit einem schaltenden Messtaster verwendet die Maschine den Tastereinsatz zur Aufnahme von Messpunkten auf der Oberfläche des Werkstückes.
Bei jeder Antastung wird ein Punkt generiert, der anhand von Positionswerten in X, Y und Z definiert ist. Aus diesen Punkten kann dann das Merkmal, die Größe, Form und Position errechnet werden.

Ein Scanning-Messtaster nimmt im Gegensatz dazu fortlaufend Messwerte an der Oberfläche eines Werkstückes auf. Eine hochentwickelte Software verwendet diese Daten, um Größe, Position und Form von Merkmalen des Werkstückes zu berechnen.

Bei der Auswahl des Tastereinsatzes muss darauf geachtet werden, dass dieser für die Messanwendung bestmöglich geeignet ist. In diesem Kapitel werden die wichtigsten Tastereinsatztypen und Zubehör sowie die Hauptparameter und Materialeigenschaften beschrieben.

Wenn alle Messungen eines Werkstücks auf einer Koordinatenmessmaschine mit einem starren Messtaster durchgeführt werden sollen, dann sind oftmals mehrere Tastereinsätze, die in verschiedenen Ausrichtungen montiert werden, sowie verschiedene Tastereinsatzkomponenten, Verlängerungen und Gelenke notwendig. Die Kombination dieser Komponenten wird als Tastereinsatzkonfiguration bezeichnet und an einer Adapterplatte befestigt. Renishaw bietet Tastereinsatzkomponenten aus verschiedenen Materialien an, damit Sie die für Ihre Messanwendung am besten geeignete Tastereinsatzkonfiguration zusammenstellen können.

Ein kleiner Auszug der Tastereinsatztypen

Gerade Tastereinsätze
Gerade Tastereinsätze sind die einfachsten und am häufigsten verwendeten Tastereinsatztypen. Sowohl abgesetzte als auch konische Schäfte sind lieferbar. Tastereinsätze mit konischen Schäften bieten eine bessere Stabilität bei einfach zugänglichen Werkstücken. Tastereinsatzkugeln werden aus Rubin, Siliziumnitrid, Zirkonoxid, Keramik oder Hartmetall hergestellt. Die Halter und Schäfte sind ebenfalls in verschiedenen Materialien lieferbar – Titan, Hartmetall, Edelstahl, Keramik und Kohlefaser.

Sternförmige Tastereinsätze
Tastereinsatzkonfigurationen mit mehreren fest montierten Tastereinsätzen. Die Tastereinsatzkugeln werden aus Rubin, Siliziumnitrid oder Zirkonoxid hergestellt. Eigene Sternkonfigurationen können mit Haltern, die bis zu 5 Tastereinsatzkomponenten aufnehmen, konstruiert werden.

Scheibenförmige Tastereinsätze
Bei diesen Tastereinsätzen handelt es sich um „Sektionen“ hochpräziser Kugeln, die in verschiedenen Durchmessern und Stärken erhältlich sind. Die aus Stahl, Keramik oder Rubin hergestellten Scheiben werden an einem Gewindezapfen befestigt. Vorteile dieser Tastereinsätze sind die vollständige Drehbarkeit und die Möglichkeit, zusätzlich einen zentral positionierten Tastereinsatz einzufügen. Diese Tastereinsätze sind daher besonders flexibel und einfach einzusetzen.

Auswahl des Materials von Tastereinsätzen

Die Wahl des Kugelmaterials hängt von der Mess-Strategie und dem Werkstückmaterial ab. Die Qualitätsbewertung der Kugel muss beachtet werden!

Zirkonoxid
Dank der besonderen Oberfläche dieses Materials ist es ideal zum Scannen von Werkstücken mit abrasiver Oberfläche, wie z. B. Gusseisenkomponenten.

Rubin
Der Rubin ist nach dem Diamanten eines der härtesten bekannten Werkstoffe und somit ein ideales Kugelmaterial für die meisten Standardanwendungen.

Siliziumnitrid
Siliziumnitrid ist Rubin in Bezug auf die technischen Eigenschaften sehr ähnlich. Hierbei handelt es sich um ein keramisches Material mit einer außergewöhnlichen Verschleißfestigkeit, das sich zu einer perfekten Kugel formen und dessen Oberfläche sich extrem glatt polieren lässt. Siliziumnitrid wird von Aluminium nicht angezogen. Aus diesem Grund eignet sich das Material optimal zum Scannen von Aluminiumflächen, da sich, im Gegensatz zu Rubin, die Aluminiumpartikel der Aluminiumoberfläche nicht an der Kugel ablagern.
